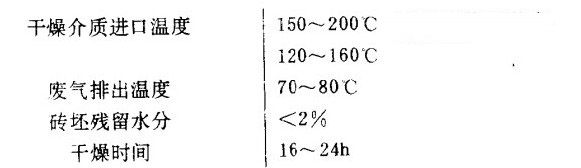

目前，我國的gao鋁球一般多采用半干成型法壓制成型，因此，高鋁球半成品料含水低，如燒成窯帶有干燥段，則可不用預(yù)先干燥而直接入窯燒成。半干機(jī)壓成型高鋁球半成品在倒煙窯內(nèi)的干燥制度一般可選擇參數(shù)如下圖。



應(yīng)當(dāng)指出，雖然半干成型壓制的高鋁球半成品含水量低，但對于手工高鋁球和，由于水分排出困難，為防止干燥過速而干裂，一般根據(jù)高鋁球半成品的幾何程度，采取在空氣中先干燥一周左右．再直接入窯燒成的方法為宜。

gao鋁球在燒成過程中，gao鋁球半成品在gao溫和適宜氣氛條件下發(fā)生一系列物理一—化學(xué)變化而燒結(jié)。其中結(jié)合粘土的加熱特性直接影響gao鋁球燒成制度的確定。結(jié)合粘土加熱時發(fā)生物理一—化學(xué)反應(yīng)．促進(jìn)gao鋁球半成品燒結(jié)，結(jié)合粘土使用越大，粘土中的Al₂O₃含量越低，雜質(zhì)含量越gao，則反應(yīng)越劇烈，體積收縮和加熱不均，產(chǎn)生內(nèi)應(yīng)力越大，容易導(dǎo)致gao鋁球半成品在燒成階段開裂。
